3D-A5000 系列面陣掃描

3D-A5000 系列功能特征

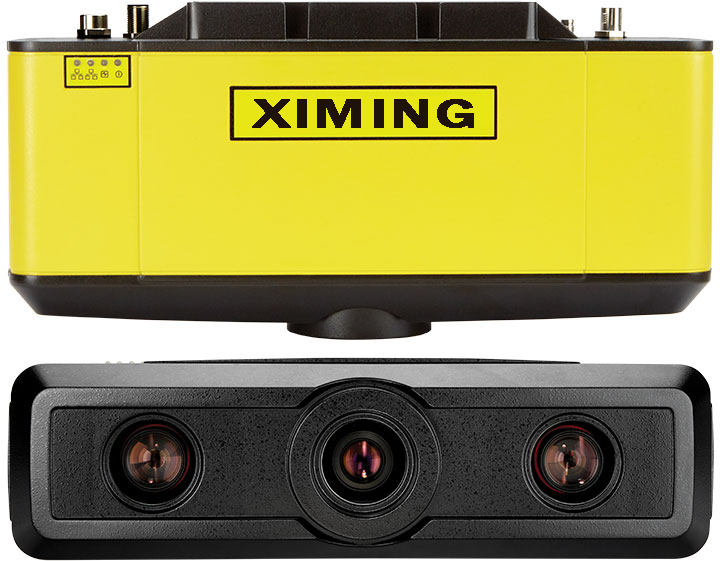

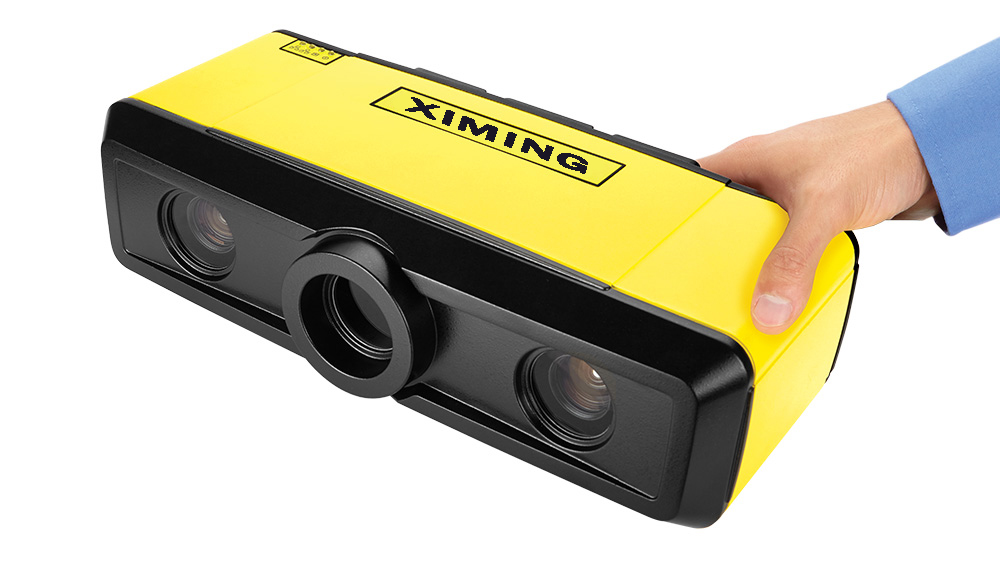

康耐視的 3D-A5000 系列是專為捕獲高分辨率 3D 圖像設計的面陣掃描 3D 相機。它采用 3D LightBurst 技術，可以快速采集圖像，以較大程度提高吞吐量。高分辨率 3D 圖像配備康耐視 3D 視覺工具，可為裝配驗證、在線測量和機器人引導等應用提供可靠、準確的解決方案。

3D-A5000 可提供各種視野和測量范圍，能夠適應汽車、消費品和物流行業的各種應用。其他功能特征和優勢包括：

3D LightBurst 技術，可以快速完成圖像采集
超過 150 萬個 3D 數據點，可檢測零件上的精細功能特征
高動態范圍 (HDR) 模式可捕獲高對比度的場景
VisionPro 中的 Powerful 3D 工具可解決有挑戰性的 3D 應用問題
工廠校準可以提供以實際單位表示的結果
堅固的 IP65 防護等級外殼，可在惡劣的工廠環境中提供保護

以更少的時間完成更多3D檢查

3D-A5000 采用 3D LightBurst 技術，在部件上投射獨特的藍光圖案，從而以良好的速度采集高分辨率 3D 圖像。它能以高達 200 毫秒的全視野 (FOV) 提供 3D 點云圖像，從而為時間關鍵的在線應用提供更高的吞吐量和更短的周期時間。

提供準確、可重復的 3D 視覺檢測結果

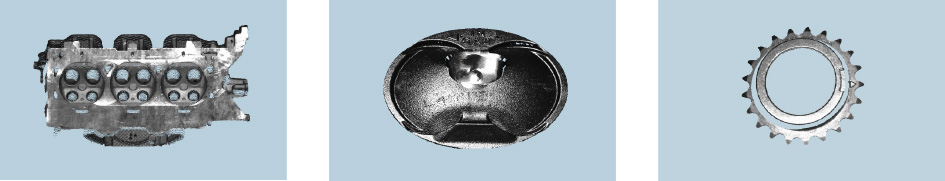

3D-A5000 可提供超過 150 萬個 3D 數據點構成的高分辨率 3D 點云圖像。這些高分辨率圖像配合 VisionPro 中強大的康耐視 3D 工具集（包括 PatMax 3D），使 3D-A5000 能夠解決從裝配驗證到在線測量和機器人引導的各種應用問題。

在苛刻的工廠環境中可靠地運行

3D-A5000 配備耐用的 IP65 級鑄鋁外殼，可適用車間的苛刻環境。即使在不同的溫度下，其可靠的工業設計也能保證一致的測量結果。

3D-A5000 規格
尺寸	324 x 137 x 97 mm
重量	3.0 kg
工作溫度	0-40 °C (32-104 °F)
儲存溫度	-10–60 °C (14–140 °F)
工作濕度	<85% (non-condensing)
保護	IP65
沖擊力	50 gs（11 ms 半正弦脈沖）
振動	4 gs（10-120 Hz，30 分鐘）
觸發器	觸發器輸入電壓限制：- -24 VDC – +24 VDC 輸入打開：> 10 VDC (>6mA) 輸入關閉：< 2 VDC (<1.5 mA)
電源	電壓：+24 VDC (22-26 VDC) 電流：最大值 6.0 A
采集時間	200ms
軟件	VisionPro
以太網	10 千兆以太網接口
認證	CE, FCC, KCC, TUV SUD NRTL, RoHS
可選配件	風扇

關于PC的最低要求，請參閱3D-A5000用戶手冊。

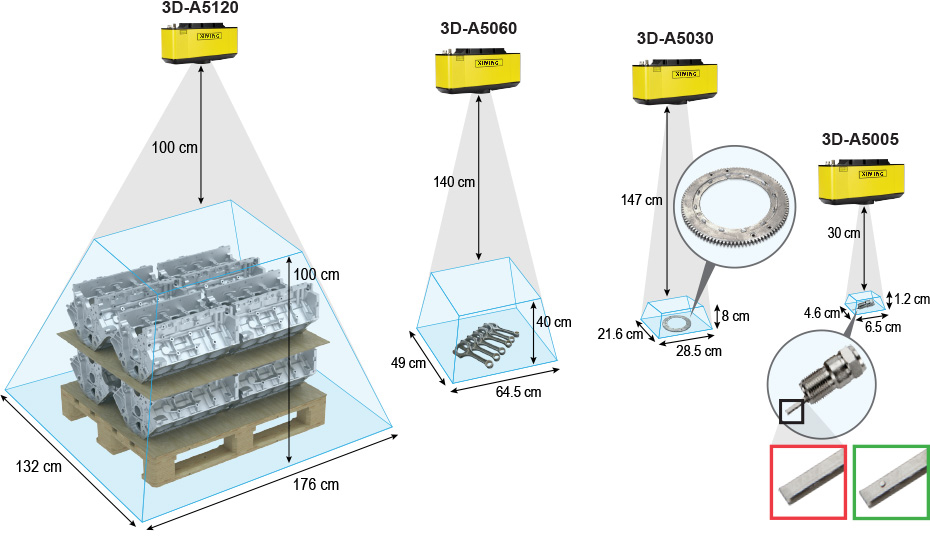

3D-A5000 型號
	3D-A5120	3D-A5060	3D-A5030	3D-A5005
標準工作體積
間隙距離 (CD)	1000.0 mm	1400.0 mm	1465.0 mm	299.3 mm
測量范圍 (MR)	1000.0 mm	400.0 mm	80.0 mm	12.0 mm
近視野	900 x 675 mm	520 x 390 mm	280 x 210 mm	60 x 44 mm
遠視野	1760 x 1320 mm	645 x 490 mm	285 x 216 mm	65 x 46 mm
分辨率 XY	626–1223 μm	361-454 μm	195-200 μm	42-44 μm
分辨率 Z	414–1656 μm	338–559 µm	178–198 µm	7–8 µm
可重復性 Z (σ)	250–1000 μm	100–150 μm	55-66 μm	5-6 μm
擴展工作體積
間隙距離 (CD)	800.0 mm	1200.0 mm	1415.0 mm	290.3 mm
測量范圍 (MR)	2000.0 mm	800.0 mm	190.0 mm	30.0 mm
近視野	720 x 540 mm	415 x 325 mm	250 x 180 mm	54 x 42 mm
遠視野	2448 x 1836 mm	685 x 530 mm	290 x 220 mm	60 x 45 mm
分辨率 XY	506–1701 μm	315-500 μm	191-204 μm	41-45 μm
分辨率 Z	265–3246 μm	248–690 µm	166–213 µm	7–8 µm
可重復性 Z (σ)	250–2000 μm	120-250 μm	80-110 μm	7 μm

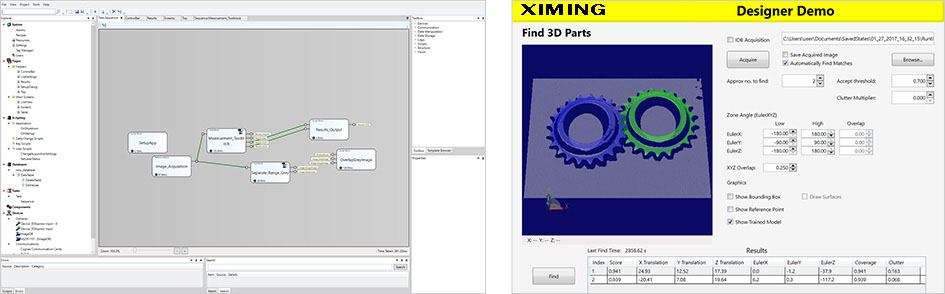

3D-A5000 配備 VisionPro 視覺軟件和 Cognex Designer 圖形用戶界面。此功能較強的軟件包可以快速構建和部署全面的視覺應用，同時可以訪問完整的 VisionPro 工具庫。

VisionPro 是個人電腦視覺軟件，適用于 Microsoft® Visual Studio® .NET 編程環境。它主要用于設置和部署 2D 和 3D 視覺應用。用戶可以通過 VisionPro 執行各種功能，包括：

幾何物體定位

檢測

識別

測量

校準

Cognex Designer 是擁有集成 HMI 的圖形化流程圖編程環境，可以將應用決策細分為可管理的任務，以便使用高級功能輕松開發用戶界面。Cognex Designer 還可以：

縮短開發周期

使應用維護和支持更加簡單

簡化應用開發和維護，無需編寫腳本或編程

3D-A5000 面陣掃描 3D 相機工具

3D-A5000 配備康耐視可靠、成熟的 VisionPro 3D 工具集，可用于裝配驗證、在線測量和機器人引導。Cognex Designer 集成開發環境簡化了應用設置，縮短了部署時間。

PatMax 3D 工具

PatMax 3D 是基于圖像的培訓工具，用于查找 3D 空間中的一個或多個部分相對于相似參考部分的方向。PatMax 3D 適合機器人引導應用的物體定位，無論物體固定效果如何，均可讓其他工具進行準確測量。

高度計算器工具

高度計算器工具將根據參考平面提供物體的實際高度。

體積計算器工具

體積計算器工具會收集 3D 圖像的體積數據，提供平放在特定表面上的物體的精確體積。

橫截面工具

橫截面工具會提取一層圖像，然后測量該區域的輪廓，以進行維度檢測。

I/O 電纜

A 編碼 I/O 電纜將 3D-A5000 連接到外部觸發器輸入。I/O 線標準長度為 5 米和 20 米，帶直型或直角型連接器。
電源電纜

T 編碼電源電纜將 3D-A5000 連接到 24VDC 電源。電源電纜標準長度為 5 米和 20 米，帶直型或直角型連接器。
10 千兆以太網適配器

康耐視推薦使用 10 千兆以太網適配器優化 3D-A5000 在 10 千兆以太網上的圖像傳輸速度。

以太網電纜

X 編碼以太網電纜將 3D-A5000 連接到 10 千兆以太網適配器。提供各種長度的 CAT6A 以太網電纜。
固定支架

L 形固定支架和適配器讓您可以在各種安裝框架上輕松安裝 3D-A5000。
風扇

帶電源電纜的選配風扇改善了 3D-A5000 傳感器頭的散熱，適合重型應用。
